10月16日

由中铁装备研制的

国内首台大直径大倾角斜井硬岩掘进机“永宁号”

参建的国家“十三五”规划重大能源项目

国网新源河南洛宁抽水蓄能电站

首台机组投产发电

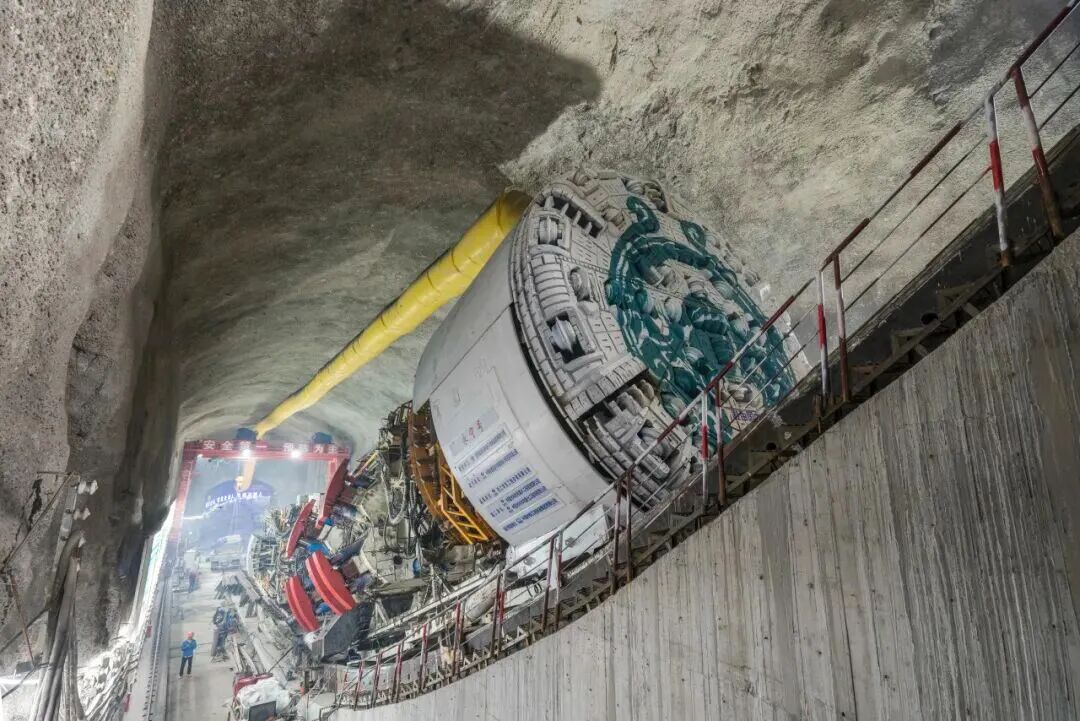

“永宁号”是中国首台大直径大倾角斜井硬岩掘进机（TBM），被誉为“钢铁穿山甲”，由中国中铁工业旗下中铁装备集团联合国家电网、水电六局共同研制。该设备直径7.23米、长122米、重达1500吨，专为河南洛宁抽水蓄能电站引水斜井工程设计，可实现最大39度大倾角、长距离（单井长达873米）全断面岩石隧道掘进，填补了国内斜井TBM机械化施工空白。

核心技术特点：

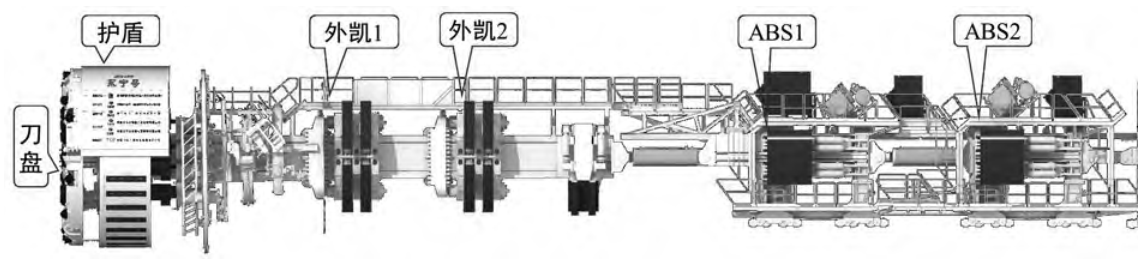

创新爬坡机制：“永宁号”采用仿生“爬山虎”结构，配备设计两组外凯和两组ABS用于撑紧岩壁，4套组件相互独立，即提供掘进所需的推力，也提供稳定整机的摩擦力，杜绝溜机现象的发生。

合理的组装和始发技术方法：通过设置两端圆弧相接的弧形板混凝土基础，实现TBM由水平方向到设计倾角的平稳抬升；为防止TBM在边步进边组装的过程中发生溜车，设计了弧形轨道步进机架，顺利实现了TBM 在大倾角状态下的组装；通过护盾工装和外凯工装将TBM整机放置到轨道步进架上，实现了TBM在步进时能够在步进油缸的推动下顺利滑行。

高效出渣系统：创新设计专用溜渣槽与喷水降尘系统，有效解决大倾角下渣石高速滚落、碎石飞溅等安全难题。

双重防溜车系统：研发团队通过一个月极限工况模拟测试，保障设备在断电等突发情况下也不会下滑，极大提升施工安全性。

工程意义与成就：
      “永宁号”成功贯通洛宁抽水蓄能电站2号引水斜井，标志着我国抽水蓄能电站建设领域机械化施工取得重大突破，开创了国内全断面斜井TBM施工新模式。设备创出月掘进332米、单日最高进尺22.75米的成绩，较传统方法效率提升近一倍，有力推动中国基建向高质量、高安全、绿色智能化方向发展。
